Муниципальное автономное учреждение
«Апатитский городской Дворец культуры имени Егорова В.К.» (МАУ АГДК)

Материальное оснащение

 Технические параметры

Данная информация предназначена для технического персонала театральных и концертных коллективов.

Указанные параметры могут изменяться и будут обновляться по мере изменений.

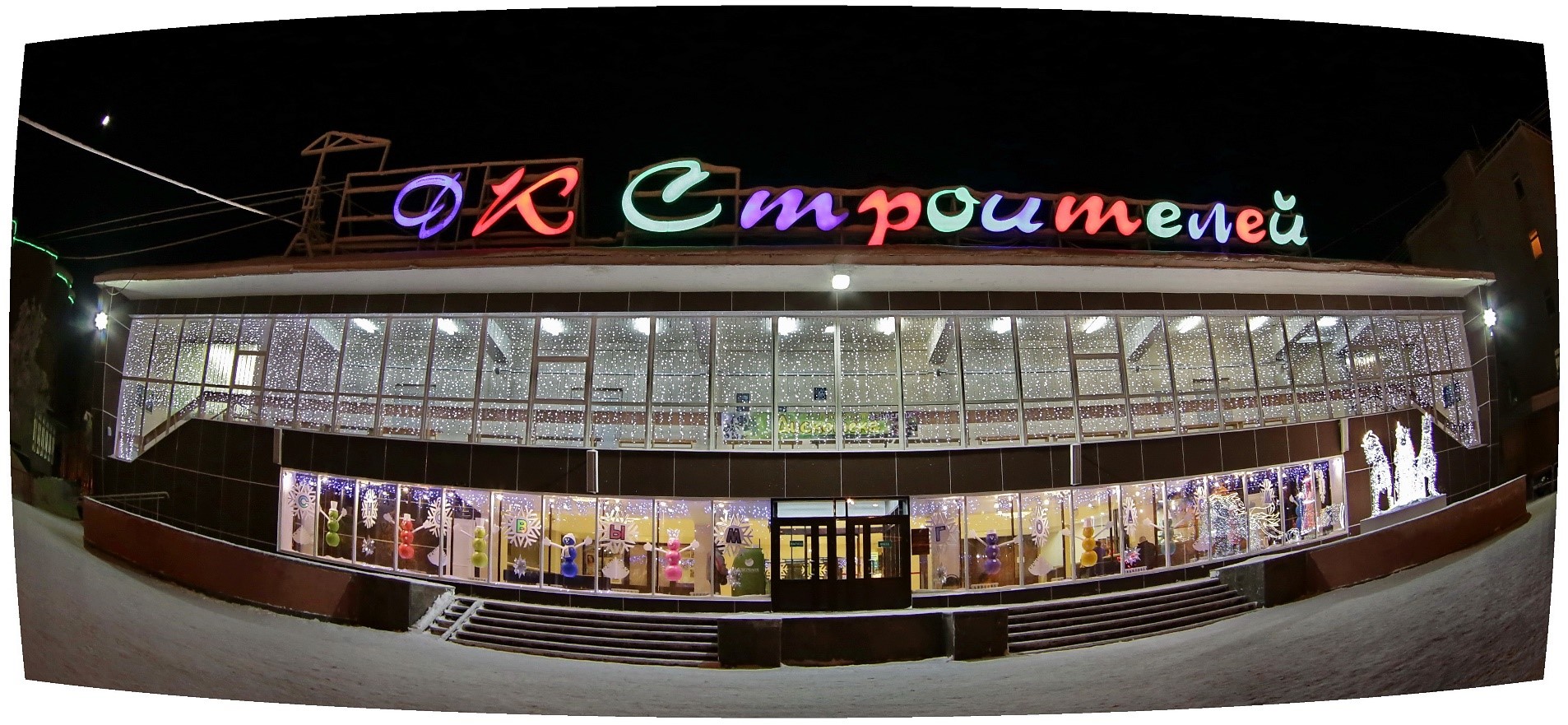

ДК

 ГЛАВНАЯ СЦЕНА: Общие положения

  • Сцена МАУ АГДК представляет собой классическую сцену-коробку, с постоянной авансценой.
  • Возможности зала позволяют выстроить подиум длиной 8 метров, если это необходимо.
  • Сценический комплекс зрительного зала оснащен занавесом, комплектом одежды сцены, подъемно-опускными штанкетами с ручным и электромеханическим управлением и системой автоматизированного пожаротушения.
  • Непосредственно с правой стороны от сцены расположено рабочее пространство площадью 20 кв. м, приспособленное для временного хранения декораций, реквизита и костюма во время мероприятий. Рабочее пространство связанно со сценой одним проходом 6 м х 4 м.
  • При планировании перемещения декораций просим учесть перепад высот между уровнем сцены и рабочим пространством = 0,25м.
  • В левом (от зрителя) углу сцены стационарно хранится концертный рояль черного цвета.

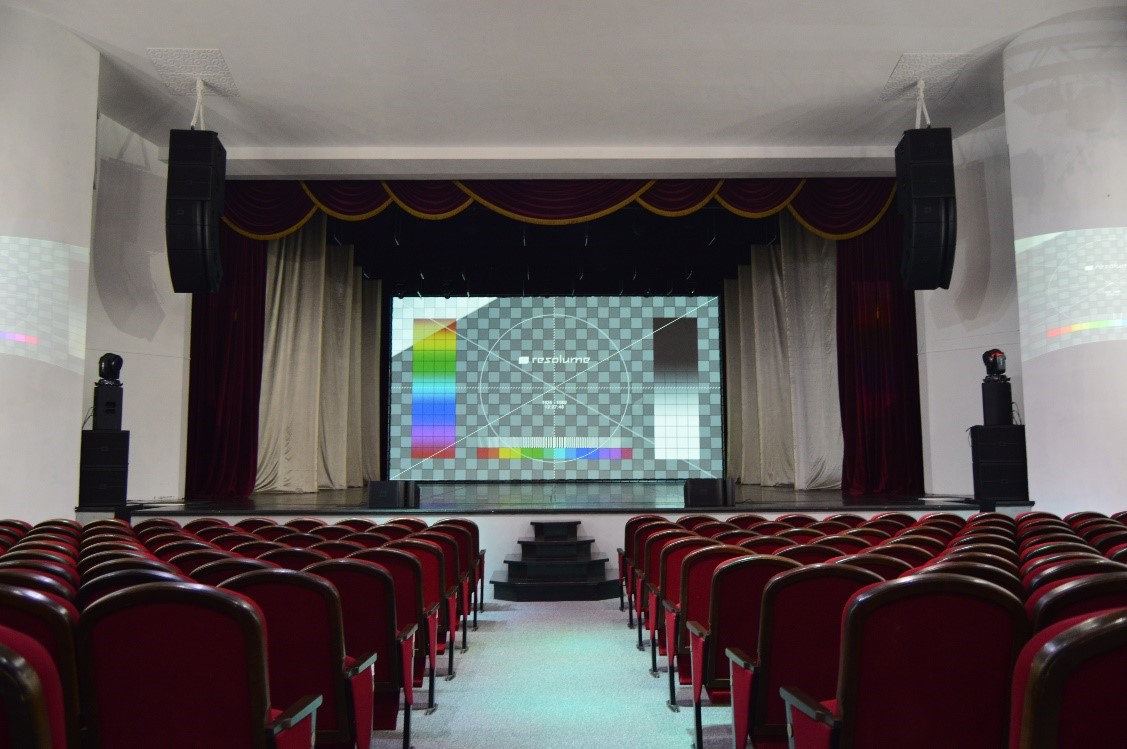

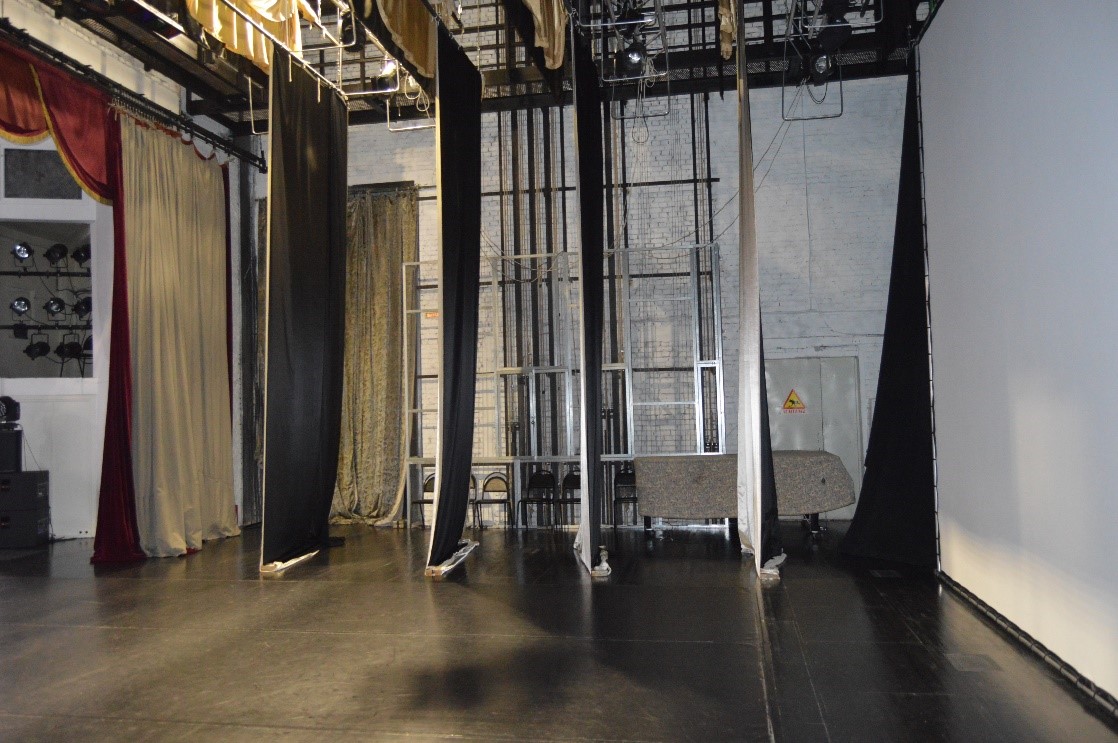

сценакулисы

Стационарная одежда сцены:

  • Занавес из тёмно-красного бархата, сдвижной – раздвижной, с электрическим приводом. Время полного закрытия/открытия – 15 сек.
  • Арлекин из тёмно-красного бархата
  • Кабинет: белый, черный, француз (задник)

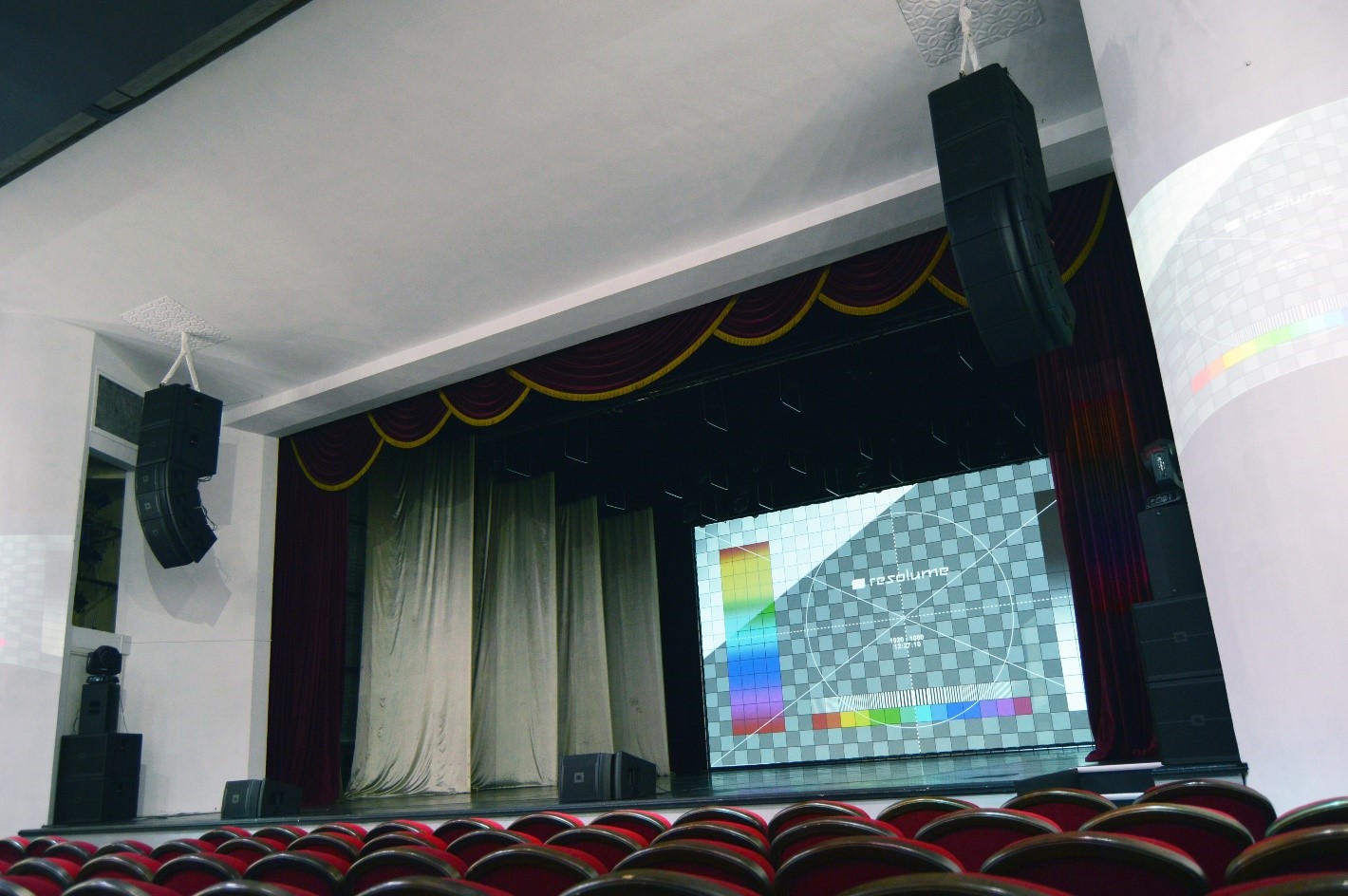

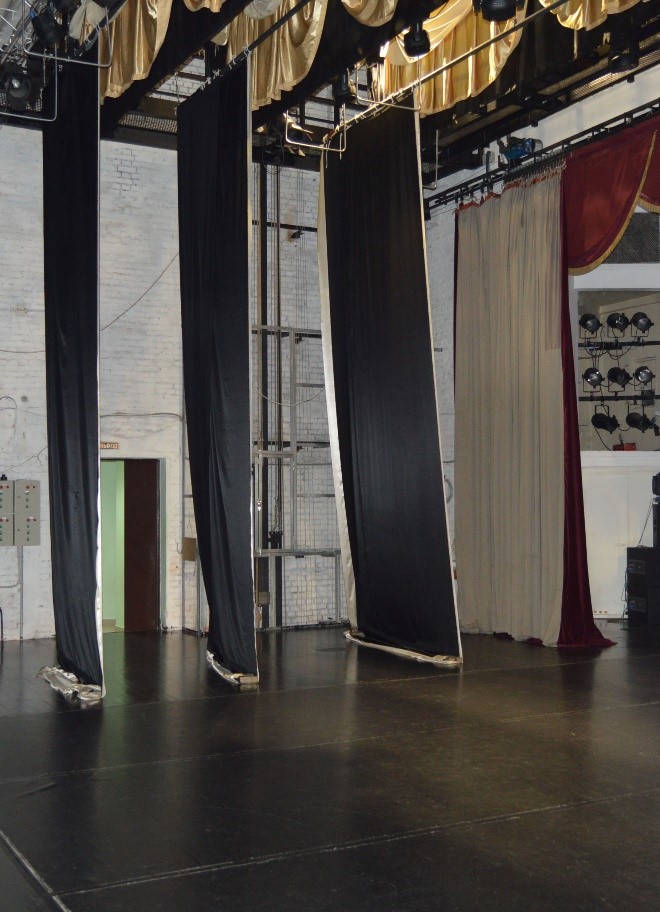

сцена1кулисы1

Основные габаритные размеры и параметры сцены:

  • Зеркало сцены: ширина – 12 метров, высота – 5,2 метров.
  • Глубина от края авансцены до сценического горизонта – 12 метров.
  • Высота от сцены до колосников – 8 метров.
  • Кулисы (высота) – 7 метров.
  • Длина штанкетов – по 12 метров.
  • Длина первого штанкета – 12 метров.
  • Высота сцены от уровня зрительного зала – 0,9 метра.
  • Для размещения художественного оформления в наличии (свободно) 6 штанкетов: на разных планах – 2 на дальних планах, 2 – на среднем плане и 2 – на первых планах.
  • На сцене ручная система работы штанкетов. Вес, располагаемый на штанкетах, не должен превышать 70 кг.

*Дополнительное световое оборудование, декорации возможно монтировать только на дополнительных фермах через лебедки на колосниках

ВИДЕОПРОЕКЦИОННОЕ ОБОРУДОВАНИЕ: Общие положения

  • В зрительном зале используется стационарно установленное видеооборудование. В зависимости от поставленных задач, предусмотрено несколько точек установки видеопроектора, в том числе подвесная система для установки проектора над сценой, по умолчанию профессиональный проектор Optoma WU1500 установлен в конце зала под балконом над зрителями, на сцене стационарно установленный проекционный экран, комплект коммутации для передачи видеосигнала в качестве Full HD (1920х1080 p, 16:9). Дополнительно на стенах с левой и правой стороны от сцены стационарно установленные проекторы Epson EB-W29 и моторизированные экраны, комплект коммутации для передачи видеосигнала в качестве HD (1280х720 p, 16:9 и XGA 1024х768 p 4:3)

Название

Кол-во

Параметры

1

Проектор Optoma WU1500

1 шт.

· источник света – лампа

· объективы: Optoma BX-CTA22-2 (2.0~4.0:1) и BX-CTA18-2 (0.84~1.02:1)

· система отображения – DLP

· яркость – 12000 ANSI люмен (максимальная)

· контрастность – 5000: 1

· разрешение – WUXGA 1920 х 1200 точек (16 :10)

· установлен стационарно под балконом зрительного зала

2

Проекционное полотно (экран для проектора)

Sonora Tener Matt White

1 шт.

· ширина – 9 м

· высота – 5 м

· установлены стационарно у задника на алюминиевой раме

3

Проектор Epson EB-W29

2 шт.

· источник света – лампа

· система отображения – LCD:3 P-Si TFT

· яркость – 3000 ANSI люмен (максимальная)

· контрастность – 10000: 1

· разрешение – WXGA 1280х800 точек (16:10)

· установлены стационарно с левой и правой стороны от сцены

· изображение дублируется

4

Моторизированный настенный экран для проектора

DIGIS ELECTRA MW DSEM-4305

2 шт.

· размер рабочей области - 232 x 172 см

· установлены стационарно с левой и правой стороны от сцены

5

Система воспроизведения

1 шт.

· стационарный компьютер:

- процессор i9 -7920X 2,9 GHz

- оперативная память 32Gb

- видеокарта NVIDIA Quadro P4000 8 Gb

- носители 1 х HDD и 1 х SSD

- видео выходы 4 х HDMI (выход 1 – подключен к проектору Optoma WU1500, выход 2 – подключен к проекторам Epson EB-W29)

- карта видео захвата Blackmagic Intensity Pro 4K

6

Звуковая карта Steinberg UR824

1 шт.

· входы - 8 x XLR (комбинированные) Mic/Line

· выход - 8 x Jack Line



МУЗЫКАЛЬНЫЕ ИНСТРУМЕНТЫ И ОБОРУДОВАНИЕ ДЛЯ ОРКЕСТРА:

  • На сцене стационарно находится рояль “ESTONIA” черного цвета. Пожалуйста, перед выступлением обсудите вопрос настройки рояля с администратором дворца культуры.



ЗВУКОВОЕ ОБОРУДОВАНИЕ:

Название

Кол-во

Параметры

МИКШЕРНЫЙ ПУЛЬТ:

1

ALLEN & HEATH SQ-6 - цифровой микшерный пульт

1 шт.

·         24 физических канала управления;

·         96 настраиваемых каналов;

·         36 BUS вставок - AUX, Group, Matrix, Main, FX Send;

·         12 Mix AUX;

·         16 Group;

·         RTA и генератор сигналов;

·         совместим с мониторной системой Aviom;

·         настраиваемые цвета и имена каналов;

·         dSnake для подключения Stagebox (до 48 каналов);

·         i/O порт для опциональных плат расширения (до 64-х каналов);

·         входящие каналы – моно 24х XLR, стерео 2х TRS 1/4, 1х TRA 1/8;

·         исходящие каналы – 12xXLR, AESout, 2х TRS;

·         USB – слот для флешек и порт для подключения к компьютеру;

·         USB audio – 32 in/32 out 24бит на 96 кГц.

2

ALLEN & HEATH GLD-AR2412 - Модуль расширения

1 шт.

(StageBox) 24 входа XLR, 12 выходов XLR

3

ALLEN & HEATH GLD-AR84 - Модуль расширения

1 шт.

(StageBox) 8 входа XLR, 4 выходов XLR

PA АКУСТИЧЕСКАЯ СИСТЕМА И МОНИТОРИНГ:

1

Акустическая система JBL VRX918SP

8 шт.

Активный сабвуфер с 18-дюймовым динамиком, мощность 1500 Вт, SPL 126 дБ, 31-200Гц.

2

Акустическая система JBL VRX932LAP

10 шт.

Активный двухполосный элемент линейного массива, 12-дюймовый динамик, три дюймовых высокочастотных твитера, мощность 75 Вт, 57-20кГц.

3

Акустическая система JBL PRX 612M

6 шт.

Активная акустическая система, мощность усилителя: 1000 Вт, ВЧ-динамик: 12 дюймов, НЧ-динамик: 1,5 дюймов, угол покрытия: 90° x 50° номинальный, основной: 52,6 Гц - 20 кГц, монитор: 50.3 Гц - 20 кГц.

4

Акустическая система JBL PRX 812W

2 шт.

Активная акустическая система, мощность усилителя: 1500 Вт, ВЧ-динамик: 12 дюймов, НЧ-динамик: 1,5 дюймов, угол покрытия: 90° x 50° номинальный, основной: 52,6 Гц - 20 кГц, монитор: 50.3 Гц - 20 кГц.

МИКРОФОННЫЙ ПАРК:

1

SHURE ULXP4 / SM58

4 шт.

Радиосистема

2

SENNHEISER EW 100 G4-835-S-A

2 шт.

Радиосистема

3

SENNHEISER EW 500-965 G3

1 шт.

Радиосистема

4

SENNHEISER EW 100-865 G3

1 шт.

Радиосистема

5

SENNHEISER EW 300 G3

2 шт.

Радиосистема (гарнитура)

6

AKG C214

2 шт.

Конденсаторный микрофон

7

AKG D112 MKII

1 шт.

Динамический инструментальный микрофон

8

SENNHEISER E 604

4 шт.

Динамический кардиоидный инструментальный микрофон

9

SENNHEISER 914

2 шт.

Конденсаторный микрофон

10

SHURE SM58

4 шт.

Вокальный динамический микрофон

11

SHURE SM57-LCE

2 шт.

Динамический инструментальный микрофон

12

SHURE BETA 57A

2 шт.

Динамический инструментальный микрофон

13

SHURE SM94

1 шт.

Конденсаторный микрофон

14

SHURE MX202B/S

8 шт.

Подвесной суперкардиоидный театрально-хоровой микрофон

15

DI-BOX KLARK TEKNIK DN100

4 шт.

Одноканальный активный с трансформаторной развязкой

16

Orange Crush CR35LDX

1 шт.

Комбо-усилитель

17

HARTKE 210C Hydrive

1 шт.

Комбо-усилитель для бас-гитары

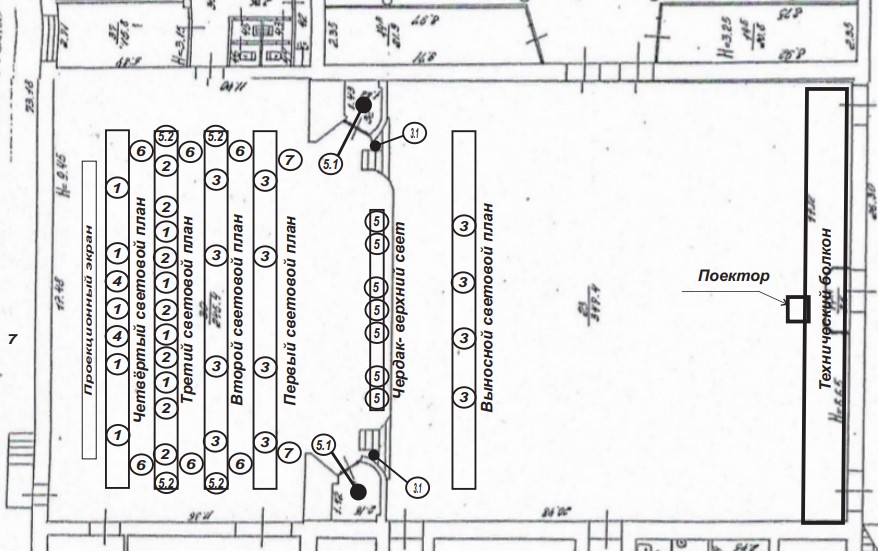

Схема развеса осветительного оборудования главной сцены:

схема



Световое оборудование главной сцены:

Описание

Модель

Кол-во

1

Тип Beam

LED MH140B INVOLIGHT

10 шт.

2

Тип Boomer

BOOMER/TZ SILVER STAR

8 шт.

3

Тип Wash,

TD-LMZ 3019 GTD

12 шт.

3.1

Тип Wash, по углам авансцены на высоте 2.10 метра

TD-LMZ 3019 GTD

2 шт.

4

Тип Wash,

MX WASH 1912 INVOLIGHT

4 шт.

5

Прожектор вынос

PAR 64 (лампа CP 61)

7 шт.

5.1

Прожетор боковые ложи

PAR 64 (лампа CP 61)

16 шт.



Прожектора следящего света

ASSISTIANT HMI-1200 IMLIGHT

2 шт.



Генератор тумана

HAZER ZR 24/7 JEM

1 шт.



Пульт управления светом

TITAN Mobile + Крыло TITAN Mobile Wing

1 шт.

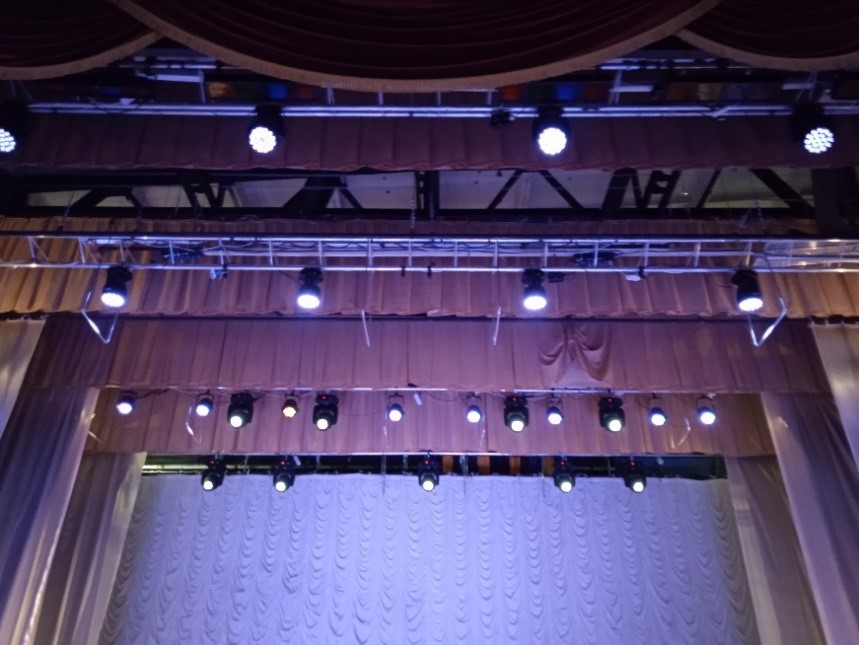

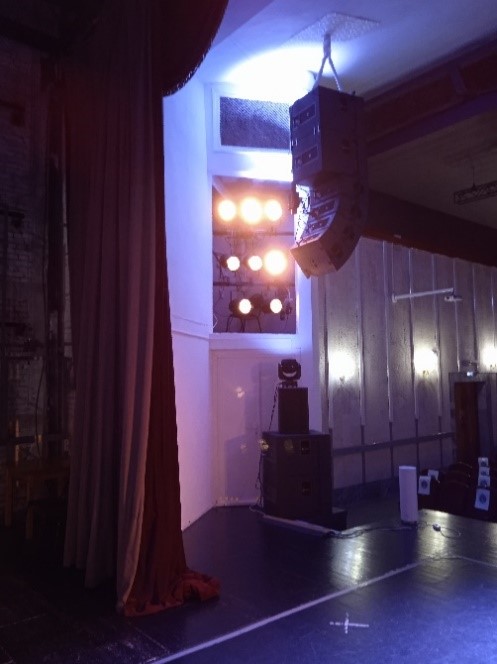

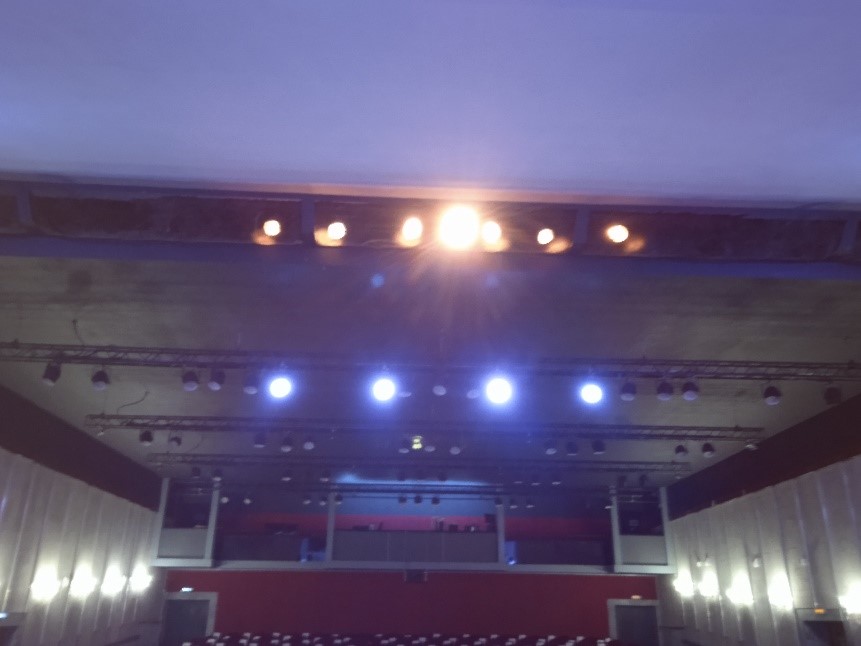

лампы1лампы2лампы3



ТАНЦЕВАЛЬНЫЙ ЗАЛ

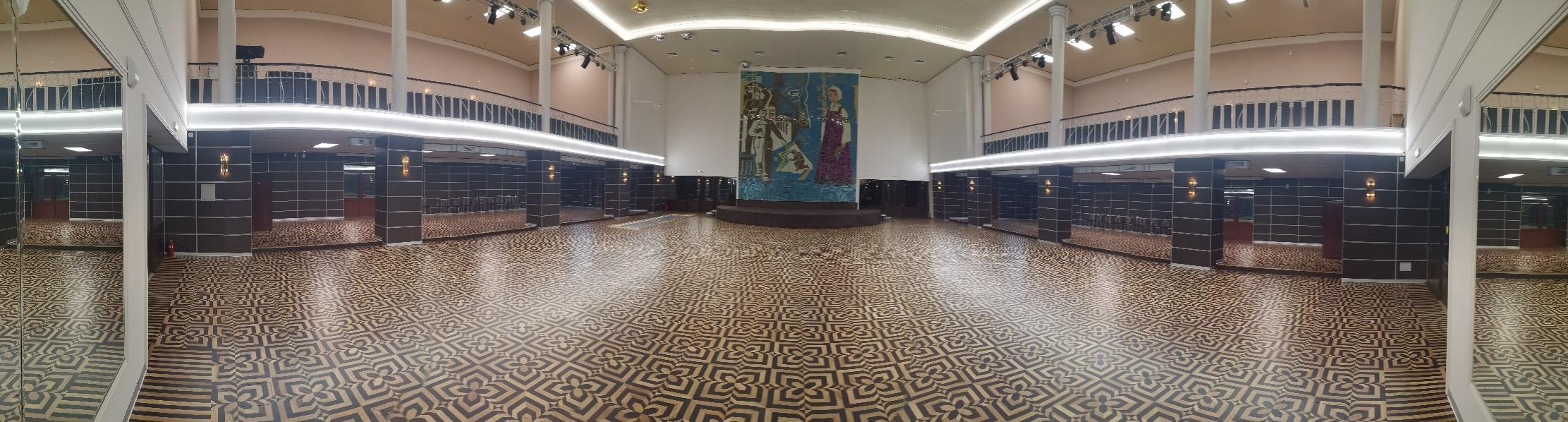

  танцзал



Звуковое оборудование танцевального зала:



Название

Кол-во

Параметры

МИКШЕРНЫЙ ПУЛЬТ:

1

MACKIE DL1608

1 шт.



PA АКУСТИЧЕСКАЯ СИСТЕМА И МОНИТОРИНГ:

1

MACKIE FUSSION 3000 active

 2 шт.



2

MACKIE FUSSION 1800s

2 шт.



3

JBL SR-4718X

2 шт.



МИКРОФОННЫЙ ПАРК:

1

SHURE ULXP4 / SM58

6 шт.

Радиосистема



Видеопроекционное оборудование:

На стенах с левой и правой стороны от подиума стационарно установленные проекторы Epson EB-X41 которые проецируют изображение на белую стену возле мозаики. Подключение по HDMI.



Световое оборудование танцевального зала:



Описание

Модель

Кол-во

1

Тип Par

LED PAR 9*18 Вт

16 шт.

2

Тип сканер

IMLIGHT VOYAGER 575

2 шт.

3

Тип Wash

SILVER STAR MX-INDIGO 6000XE

2 шт.

5

Тип Wash

INVOLIGHT LEDMH1083W

2 шт.

6

Тип сканер

ROBE SCAN 575xt

2 шт.

7

Тип Spot

SGM GIOTTO SPOT 1200

2 шт.



 Основные габаритные размеры и параметры подиума танцевального зала:

  • Размер – D = 9 метров
  • Ширина – 9 метров
  • Высота – 0,50 – 0,60 метров, регулируемая.
  • Глубина – 5 метров
  • Нагрузочная способность 550 кг/м2
  • Материал - европодиум



 Основные характеристики танцевального зала:

  • Размер танцевального полотна: длина - 21,3 метра, ширина – 17 метров. (без учета пространства под балконами)
  • Ширина балкона - 6 метров
  • Высота от пола до потолка – 8,6 метра
  • Высота от пола до балкона – 2,7 метра
  • Высота от пола балкона до потолка – 5,4 метра



ИНТЕРАКТИВНЫЙ ЗАЛ

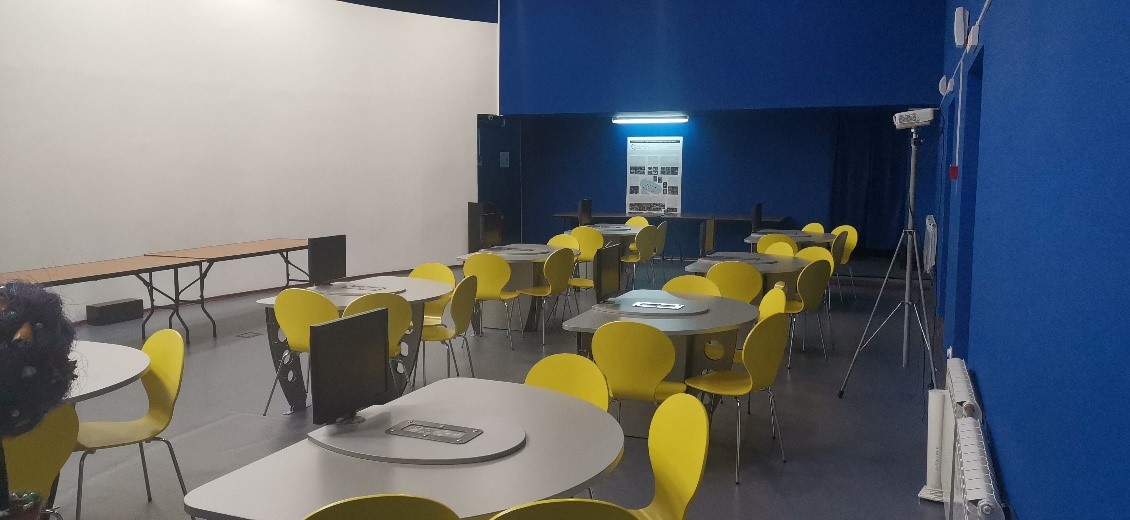

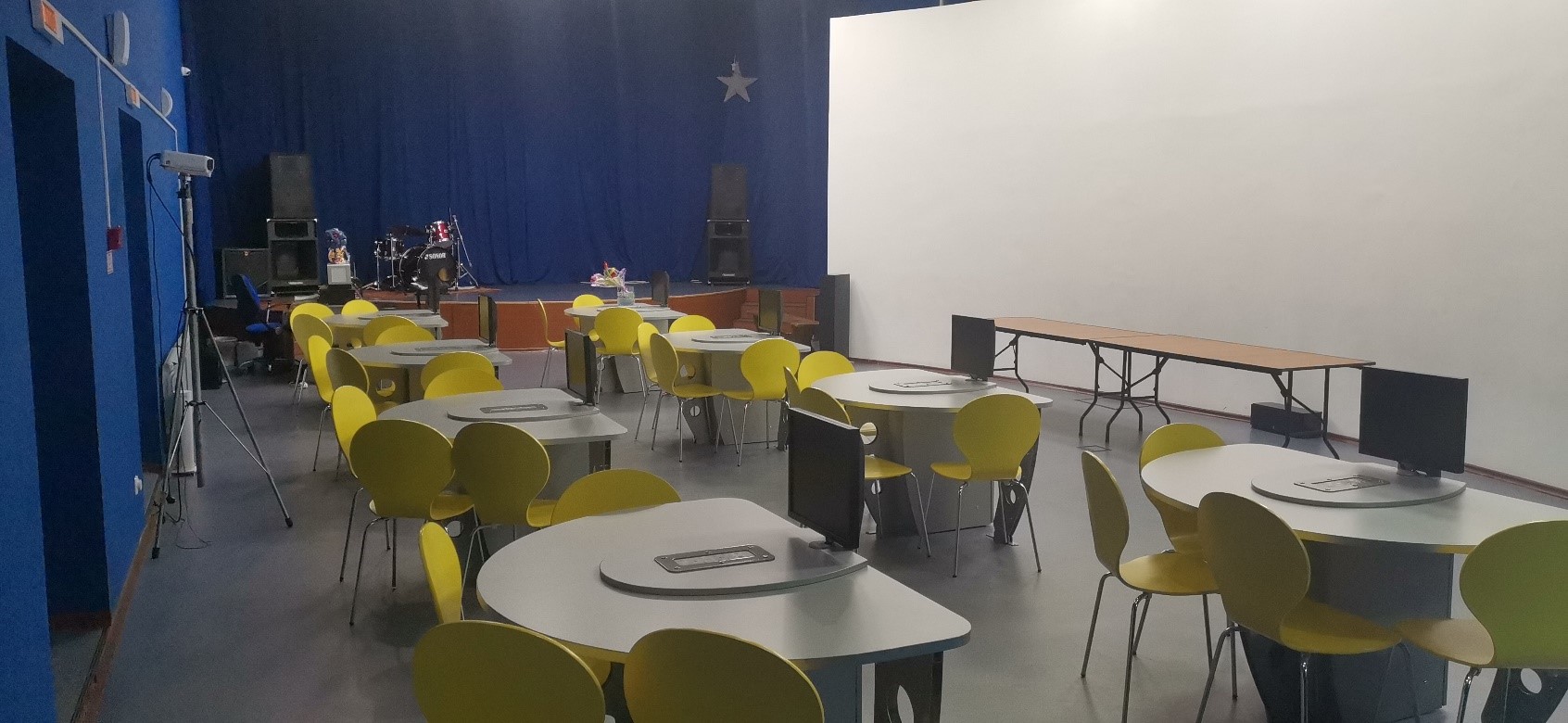

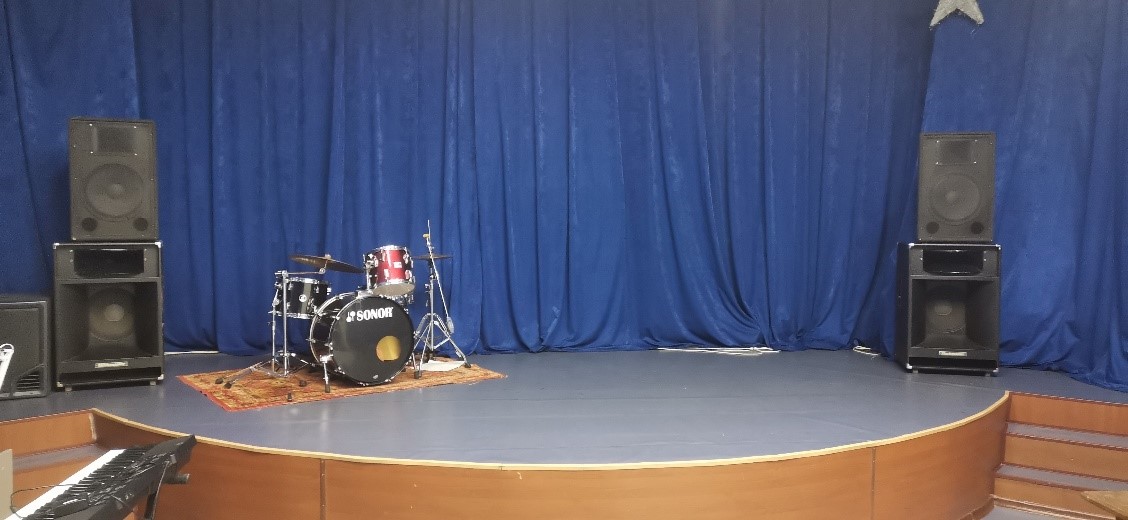

интерактивный залинтерактивный зал1интерактивный зал2



 Оборудование интерактивного зала:

  • Акустическая система YERASOV ААС-200Р – 2 шт.
  • Микшерные SOUNDCRAFT Signature 12 – 1 шт.
  • Радиосистемы OPUS UHF800 + 4 шт. передатчика
  • Радиосистема AKG SR40 – 2 шт.
  • Проектор Epson -W29 EB – 1 шт.
  • Презентер Logitech R400 USB – 1 шт.
